2024-03-27Teollisuuden voimansiirtoalalla vaihdelaatikot ovat avainlaitteita tehonsiirtoon ja nopeudenmuutokseen. Niiden suorituskyky vaikuttaa suoraan koko laitteen tehokkuuteen ja vakauteen. Se vaihdelaatikko , joka toimii sen "kehyksenä" ja "suojakuorena", on ratkaiseva rooli, joka varmistaa vaihdelaatikon ja koko lähetysjärjestelmän oikean toiminnan.

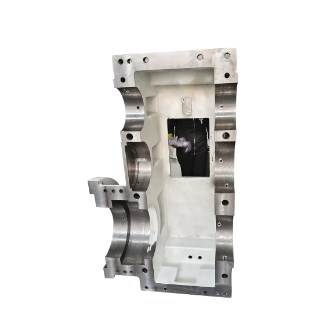

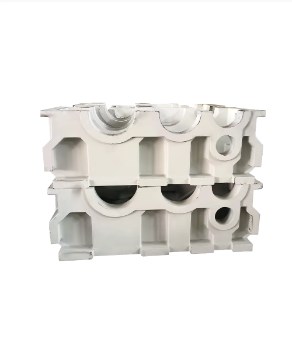

Vaihdelaatikkokotelon toiminnallinen sijainti
Vaihdelaatikon kotelo on vaihdelaatikon ydinrakenteellinen komponentti ja suorittaa useita kriittisiä toimintoja. Se tarjoaa tarkan asennus- ja sijoitustilan ydinvaihteistokomponenteille, kuten hammaspyörille, laakereille ja akseleille, varmistaen, että nämä komponentit ylläpitävät oikeaa suhteellista sijaintia toiminnan aikana, mikä on edellytys sileän voimansiirron kannalta. Kotelo tarjoaa tiivisteen ja suojan, estää tehokkaasti pölyä, kosteutta ja muita epäpuhtauksia pääsemästä koteloon, estäen niitä aiheuttamasta kulumista tai korroosiota tarkkuuden siirtokomponentteihin. Se estää myös voiteluaineen vuotamisen, ylläpitämällä hyvinvoitetun ympäristön vaihdelaatikossa. Kotelo tarjoaa myös tietyn asteen lämmön hajoamisen, vaihdevaihteen aikana syntyneen lämmön häviämisen estämään liialliset lämpötilat vaikuttavan vaihdelaatikkojen suorituskykyyn ja elinkaareen.
Vaihdelaatikkokotelamateriaalin valinta
Materiaalin valinta on välttämätöntä vaihdelaatikkojen asuntovaatimusten täyttämiseksi lujuuden, jäykkyyden, kulutuskestävyyden ja kustannusten suhteen. Valurauta on yksi yleisimmin käytetyistä asuntomateriaaleista. Kuten harmaa valurauta, se tarjoaa erinomaiset valuominaisuudet, mikä tekee helpoksi käsitellä monimutkaisia koteloiden muotoja. Se tarjoaa myös hyvän värähtelyn vaimennuksen, vähentäen tehokkaasti vaihdevaihteen aikana syntyneen värähtelyn ja kohinan. Ductive-rauta tarjoaa erinomaisen lujuuden ja sitkeyden, joten se sopii vaihdelaatikoille, joilla on korkea kuormituskykyvakuutus.
Teollisuusteknologian edistymisen myötä jotkut huippuluokan tai erikoistuneet sovellukset käyttävät myös valettua terästä vaihdelaatikkokoteloihin. Valettu teräs tarjoaa erinomaisen lujuuden ja sitkeyden verrattuna valurautaan, jolloin se pystyy kestämään suurempia kuormituksia ja vaikutuksia. Casting -prosessi on kuitenkin suhteellisen monimutkainen ja kustannukset ovat korkeammat.
Jotkut kevyt vaihdelaatikko käyttävät myös alumiiniseosta. Alumiiniseoksella on alhainen tiheys, mikä vähentää tehokkaasti vaihdelaatikon kokonaispainoa. Sillä on myös hyvä lämmönjohtavuus, joka helpottaa lämmön hajoamista. Sen suhteellisen alhainen lujuus tekee siitä kuitenkin sopivan lähetyksiin pienemmillä kuormilla.
Avainpisteet vaihdelaatikkokotelossa rakennesuunnittelu
Vaihteistokotelon rakennesuunnittelu vaatii useiden tekijöiden kattavan tarkastelun suorituskyvyn ja luotettavuuden varmistamiseksi. Ensinnäkin on suunniteltava asumisjäykkyys. Riittävä jäykkyys estää liiallisen muodonmuutoksen kuorman alla, estäen hammaspyörien ja laakerien häiritsemisen oikeassa työasennossaan ja varmistaen siten voimansiirtotarkkuuden. Jäykkyyttä parannetaan tyypillisesti sopivan seinämän paksuuden, kylkiluiden ja muiden rakenteellisten piirteiden avulla.
Toiseksi kotelon prosessoitavuus on suunniteltava helpottamaan valua, leikkaamista ja sitä seuraavaa kokoonpanoa. Esimerkiksi kotelon suunnittelun tulisi priorisoida koneistuspinnat koneistusvaikeuksien ja kiinnitys monimutkaisuuden minimoimiseksi. Kaikkien komponenttien tarkan kokoonpanon varmistamiseksi olisi määritettävä asianmukaiset kokoonpanotiedot ja paikannusrakenteet.
Kotelon voitelu ja tiivistymisuunnittelu vaatii myös huolellista harkintaa. Asianmukaiset voitelukanavat on suunniteltava voiteluaineen sujuvan toimittamisen varmistamiseksi kaikille voitelua vaativille pinnoille. Lisäksi tiivistysrakenteen on oltava luotettava vuotojen ja vieraiden aineen tunkeutumisen estämiseksi. Yleisiä tiivistysmenetelmiä ovat labyrinttitiivisteet ja öljytiivisteet, ja valinnan tulisi perustua vaihdelaatikkoon käyttöympäristöön ja vaatimuksiin.
Vaihdelaatikkokotelon valmistusprosessi
Vaihdelaatikon koteloiden valmistus sisältää tyypillisesti sarjan prosessivaiheita, mukaan lukien valu, lämpökäsittely ja koneistus. Casting on ensisijainen askel asuntojen valmistuksessa. Voidaan käyttää materiaalia riippuen, hiekkavalu, kadonnut vaahtovalu ja muita menetelmiä. Valaluprosessin aikana prosessiparametrien tiukka hallinta, kuten valukämpötila ja jäähdytysnopeus, on ratkaisevan tärkeää puutteiden, kuten kutistumisontelojen ja kotelon halkeamien, estämiseksi.
Valan jälkeen kotelo on tyypillisesti lämmön käsitelty, kuten hehkutus ja normalisointi, valujännitysten poistamiseksi ja sen mekaanisten ominaisuuksien parantamiseksi.
Seuraava koneistusprosessi, mukaan lukien jyrsintä, tylsä ja poraus, on ratkaisevan tärkeä asuntojen tarkkuuden varmistamiseksi. Nämä prosessit varmistavat, että kaikkien kiinnityspintojen tasaisuus sekä kunkin reikäjärjestelmän mitta- ja sijaintitarkkuus täyttävät suunnitteluvaatimukset. Erityisreskuksen koneistuslaitteet ja mittausvälineet ovat välttämättömiä tiukan laadunvalvonnan kannalta.
Avainkomponenttina teollisuussiirtojärjestelmissä vaihdelaatikkokotelon suorituskyky ja laatu vaikuttavat suoraan koko järjestelmän toimintaan. Teollisuusteknologian jatkuvan edistymisen myötä vaihdelaatikkokotelot kehittyvät ja paranevat jatkuvasti materiaaleissa, rakennesuunnittelussa, valmistusprosesseissa jne. Sopeutuakseen eri alojen kasvaviin tarpeisiin ja tarjoamaan kiinteämmän takuun teollisuuden siirron tehokkaalle ja vakaalle toiminnalle.
