Nopeuden ulkopuolella: Kuinka nopeat vaihteet mullistavat moderneja koneita

I. Johdanto

Moderneiden koneiden säälimätön tehokkuus ja suorituskyky on työntänyt tekniikan suunnittelun rajoja. Suihkumoottorin mölystä voimalaitoksen turbiinin humaliin kyky siirtää voimaa luotettavasti ja tehokkaasti jatkuvasti kasvavilla pyörimisnopeuksilla on ensiarvoisen tärkeää. Tämä kysyntä on asetettu Nopea voimansiirtovaihteet mekaanisen innovaatioiden eturintamassa. Nämä eivät ole vain vaihteita, jotka pyörivät nopeasti; Ne ovat huolellisesti suunnitellut komponentit, jotka on suunniteltu toimimaan tehokkaasti ja luotettavasti äärimmäisissä olosuhteissa, joissa tavanomaiset vaihdelaitteet epäonnistuvat nopeasti.

Nopea siirtovaihteet ovat kriittisiä teknologisen kehityksen mahdollistajia. Ne helpottavat korkeampaa tehotiheyttä, mikä mahdollistaa lisää tehoa lähettää pienempien, kevyempien komponenttien kautta. Tämä tarkoittaa suoraan parantunetta tehokkuutta eri aloilla, mukaan lukien ilmailu-, sähköntuotanto ja korkean suorituskyvyn autoteokset. Vähentämällä koneiden kokonaiskokoa ja painoa nämä vaihteet edistävät kompakti-, polttoaine- ja ketterämpiä järjestelmiä. Tässä artikkelissa pohditaan perusperiaatteita, monimutkaisia suunnitteluun liittyviä näkökohtia, edistyneitä valmistustekniikoita, monimuotoisia sovelluksia ja jännittäviä tulevaisuuden suuntauksia, jotka muotoilevat nopean voimansiirtovaihteiden maailmaa.

II. Vaihdevaihteen perusteet

A. Perusvaihteen periaatteet

Heidän ytimessä hammaspyörät ovat mekaanisia komponentteja, joissa on hampaat, jotka verkottavat kiertoliikkeen ja vääntömomentin akselista toiseen. Perusväliterminologian ymmärtäminen on ratkaisevan tärkeää: piikkien ympyrä on teoreettinen ympyrä, jolla pariutumisvaihteet rullaa liukumatta; se moduuli määrittelee hammaspyörien koon; se painekulma määrää kulman, jossa voima välitetään hampaiden välissä; ja ja helix -kulma (Kierrevaihteille) viittaa hammaskulmaan verrattuna vaihteen akseliin. Vaikka erilaisia vaihdetyyppejä on olemassa, kiertovaihteet niitä käytetään pääasiassa nopeiden sovelluksissa niiden tasaisemman, hiljaisemman toiminnan ja suuremman kuorman kantokapasiteetin vuoksi vauhdissa. Se vaihdesuhde määrittää nopeuden vähentämisen tai lisääntymisen, kun taas vääntömomentti Kyky määrittelee siirtämisvoiman määrän, joka voidaan siirtää.

B. Haasteet suurilla nopeuksilla

Käyttövaihteet korkealla pyörimisnopeudella esittelee ainutlaatuisen joukon valtavia haasteita:

1. Lisääntyneet dynaamiset kuormat ja värähtelyt: Nopeuden kasvaessa jopa pienet puutteet tai väärinkäytökset voivat johtaa merkittäviin dynaamisiin voimiin aiheuttaen liiallisia värähtelyjä ja melua.
2. Lämmöntuotanto ja lämmönhallinta: Kitka hammashampaiden ja vaihdelaatikon sisällä olevan öljyn välisissä välissä aiheuttavat huomattavan lämmön. Tehokas lämpöhallinta on ratkaisevan tärkeää materiaalin hajoamisen ja voiteluaineiden hajoamisen estämiseksi.
3. Melun vähentäminen: Nopea toiminta tuottaa luonnostaan enemmän melua. Hiljaisen toiminnan suunnittelu on välttämätöntä, etenkin Aerospace -sovelluksissa.
4. Voitelun haasteet: Riittävän voiteluainekalvon ylläpitäminen nopeasti liikkuvien hampaiden välillä on vaikeaa. Aiheet, kuten öljyn murskaus (jossa öljy itsessään tuottaa vastus ja lämpöä) ja varmistaa riittävän kalvon paksuus metallin ja metalli-kosketuksen estämiseksi, ovat kriittisiä.
5. Materiaalin väsymys ja kuluminen: Sykliset rasitukset korkeilla taajuuksilla lisäävät merkittävästi materiaalin väsymyksen riskiä. Pinnan kuluminen, pistorasia ja naarmuuntuminen ovat myös suuria huolenaiheita.
6. Valmistuksen tarkkuusvaatimukset: Nopean vaihteen toleranssit ovat poikkeuksellisen tiukkoja. Mikä tahansa poikkeama voi johtaa katastrofaaliseen epäonnistumiseen.

III. Suunnittelu näkökohdat nopeaan vaihteeseen

Nopean toiminnan haasteiden voittaminen vaatii huolellista suunnittelua ja tekniikkaa.

A. Vaihteiden geometrian optimointi

Vaihteiden geometrian optimointi on ensiarvoisen tärkeää sileälle, tehokkaalle ja kestävälle nopealle toiminnalle:

• Profiilin muokkaus: Tekniikat kuten kärjen helpotus ja juurten helpotus sovelletaan hammasprofiiliin sujuvamman sitoutumisen ja irtaantumisen varmistamiseksi, vaikutuskuormien ja melun vähentämiseksi.
• Lyijynmuutos: Kiertämäsi hammaspyörien pienet muutokset kierrekulmaan hampaiden pituutta pitkin voivat kompensoida taipumat kuormituksella varmistaen yhtenäisen kosketuksen.
• Helix -kulman valinta: Kierrevaihteiden optimaalinen kierre kulma tasapainottaa kuormituksen jakautumista, aksiaalista työntövoimaa ja meluominaisuuksia.
• Painekulman optimointi: Painekulma vaikuttaa hampaan voimakkuuden, kosketusjännityksiin ja meluun. Huolellinen valinta on elintärkeää.
• Hampaan kosketusanalyysi (TCA): Edistyneitä ohjelmistosimulaatioita käytetään analysoimaan kosketuskuvioita hammasten välisistä kontaktimalleista, varmistaen tasaisen kuormituksen jakautumisen hampaan sivun yli ja estämään paikalliset stressipitoisuudet.

B. Materiaalivalinta

Materiaalin valinta on perustavanlaatuista nopean vaihteen suorituskyvyn ja pitkäikäisyyden kannalta:

• Korkean lujuuden teräkset: Erikoistuneet teräkset, kuten hiilihyödykkeet (esim. AISI 9310, 8620) ja nitriditerät käytetään yleisesti niiden erinomaisen ydinvoiman ja kyvyn saavuttamisen vuoksi korkean pinnan kovuuden vuoksi.
• Pinnan kovettumistekniikat: Prosessit kuten hiihtäminen (tuodaan hiilen pintaan kovuuden vuoksi), nitroiva (tuodaan typpeä pinnan kovuuden ja kulumisen vastustuskykyyn) ja induktion kovettuminen (paikallinen lämmitys ja sammutus) Luo kovaa, kulutusta kestävää koteloa säilyttäen samalla kovan, sitkeän ytimen.
• Kevyet materiaalit: Sovelluksissa, joissa paino on kriittistä, kuten ilmailu-, edistyneitä seoksia tai jopa komposiitti tutkitaan, vaikka he esittävät omat valmistus- ja suorituskykyhaasteensa.
• Näkökohdat: Nopeiden hammaspyörien tärkeimmät materiaalit sisältävät korkeat väsymyslujuus (Resistenssi sykliselle kuormitukselle), ylivoimainen kulumiskestävyys , riittävä sitkeys (vastus murtumiselle) ja lämmönvakaus (Ominaisuuksien ylläpitäminen kohonneissa lämpötiloissa).

C. voitelujärjestelmät

Tehokas voitelu on nopean vaihteen elinikä, kitkan, lämmön ja kulumisen hallinta:

• Öljyn sumu voitelu: Vaihdeverkkoon on suunnattu hieno öljymumu, joka sopii kevyemmille kuormituksille ja pienemmille nopeuksille nopealla alueella.
• Jet -voitelu: Öljypaineiset suihkukoneet on tarkoitettu tarkasti hampaisiin, mikä varmistaa suoran ja tehokkaan voitelun ja jäähdytyksen. Tämä on yleistä vaativissa sovelluksissa.
• Öljysuihke voitelu: Samanlainen kuin suihkun voitelu, mutta laajemmalla suihkukuviolla.
• Voiteluaineen valinta: Voiteluaineen valinta on kriittinen ottaen huomioon sen viskositeetti (virtauskestävyys), spesifisen läsnäolo lisäaineet (esim. Välyttely, äärimmäinen paine) ja sen lämpöominaisuudet (vakaus korkeissa lämpötiloissa).
• Suodatus- ja jäähdytysjärjestelmät: Integroidut järjestelmät ovat välttämättömiä epäpuhtauksien poistamiseksi öljystä ja hävittämistä lämmöstä, ylläpitäen optimaalista voiteluaineen suorituskykyä.

D. Laakerivalinta

Laakerit tukevat pyöriviä akseleita ja niiden on kestettävä suuria nopeuksia ja kuormia:

• Hydrodynaamiset laakerit: Nämä laakerit luottavat paineistettuun öljykalvoon erottaaksesi akselin laakeripinnasta tarjoamalla erinomaisen kuormituksen ja vaimennuksen suurilla nopeuksilla.
• Yleiselementtien laakerit: Käytetään suuria, nopeaa tyyppejä (esim. Kulma kosketus kuulalaakerit, lieriömäiset rullalaakerit), usein keraamisilla palloilla vähentyneen kitkan ja suuremman nopeuden kyvyn.
• Aktiiviset magneettilaakerit: Äärimmäisissä nopeuksissa, nollakontaktissa ja tarkkoissa akselien paikannuksessa käytetään aktiivisia magneettisia laakereita käyttämällä sähkömagneettisia voimia akselin levitattamiseen ja hallintaan.

E. Asunto- ja järjestelmän jäykkyys

Vaihteiden kotelo ja kokonaisjärjestelmä on suunniteltava maksimaalisen jäykkyyden saavuttamiseksi väärinkäytön ja hallinnan värähtelyjen estämiseksi:

• Taipuman ja väärinkäytön minimointi: Jäykät koteloiden mallit ja tarkka koneistus varmistavat, että akselit ja hammaspyörät pysyvät tarkasti kohdistettuna käyttökuormilla.
• Tärinän vaimennus ja eristäminen: Materiaalit ja rakennemallit, jotka absorboivat tai eristävät värähtelyt, sisällytetään melun vähentämiseksi ja resonanssin estämiseksi.
• Lämpölaajennuksen hallinta: Kun komponentit kuumenevat, ne laajenevat. Suunnittelun on otettava huomioon hammaspyörien, akselien ja kotelon välinen erilainen lämmön laajeneminen välyksien ja kohdistuksen ylläpitämiseksi.

Iv. Valmistus ja laadunvalvonta

Nopean vaihteen suorituskyky saranoiden suorituskyky erittäin korkean tarkkuuden valmistuksessa ja tiukassa laadunvalvonnassa.

A. Tarkkuus koneistus

Vaaditun tarkkuuden saavuttaminen sisältää edistyneitä koneistusprosesseja:

• Vaihdeharrastus ja muotoilu: Vaihteiden hammashampaiden alkuperäinen karhinta ja puolivalmistus.
• Vaihteiden jauhaminen: Kriittinen viimeistelyprosessi, joka poistaa pienet määrät materiaalia tarkkojen hammasprofiilien ja pintapintaisten saavuttamiseksi. Tämä sisältää muodostuu (käyttämällä hammasprofiiliin muotoiltua hiontapyörää) ja generatiivinen hioma (missä jauhatuspyörä simuloi pariutumisvälinettä).
• Ylimieliset prosessit: Tekniikat kuten kunnioittaminen ja rypäle käytetään saavuttamaan erittäin sileät pintapinnoitteet, vähentämään kitkaa ja parantamaan kosketuskuvioita.

B. Lämpökäsittelyprosessit

Koneiston jälkeen lämpöä koskevia käsittelyjä käytetään materiaalin ominaisuuksien parantamiseksi:

• Hiilihyödytys: Termokemiallinen prosessi, joka diffundoi hiiltä teräksen pintaan, jota seuraa sammutus ja karkaisu, kovan, kulutuskestävän kotelon luomiseksi.
• Nitriding: Pienen lämpötilan prosessi, joka diffundoi typpeä teräksen pintaan, muodostaen kovia nitridejä, jotka parantavat pinnan kovuutta, kulumisen kestävyyttä ja väsymislujuutta vähäisellä vääristymällä.
• Induktion kovettuminen: Käyttää sähkömagneettista induktiota vaihteen lämmittämiseen ja sammuttamiseen ja sammuttamiseen, mikä mahdollistaa paikallisen kovettumisen.

C. Laadunvalvonta ja tarkastus

Tiukka tarkastus varmistaa, että jokainen vaihde täyttää vaativat eritelmät:

• Vaihde metrologia: Edistyneet instrumentit kuten Koordinaattimittauskoneet (CMM) ja omistautunut vaihdeleikkurit testaajat käytetään mittaamaan tarkasti hampaiden geometriaa, lyijyä, profiilia ja runkoa.
• Tasaamaton testaus (NDT): Tekniikat, kuten magneettihiukkasten tarkastus (pintahalkeamien havaitsemiseksi) ja ultraäänitestaus (sisäisten virheiden havaitsemiseksi) käytetään materiaalin eheyden varmistamiseksi vahingoittamatta komponenttia.
• Pyörivien komponenttien tasapainottaminen: Nopeat vaihteet ja niihin liittyvät akselit on oltava dynaamisesti tasapainossa värähtelyjen minimoimiseksi ja sujuvan toiminnan varmistamiseksi.

V. Nopean voimansiirtovaihteiden sovellukset

Nopeat vaihteistot ovat välttämättömiä monilla teollisuudenaloilla, joilla suorituskyky ja tehokkuus ovat ensiarvoisen tärkeitä.

A. Ilmailutila

Ilmailu- ja avaruusteollisuus on erinomainen esimerkki siitä, missä nopeat vaihteet ovat kriittisiä:

• Lentokoneiden moottorit: Turbofanissa ja turboprop-moottoreissa vaihdelaatikkot ovat välttämättömiä nopean turbiinin kytkemiseksi hitaamman nopeuden tuulettimeen tai potkuriin, mikä on tehokkuus.
• Helikopterien lähetykset: Nämä kompleksiset vaihdelaatjat lähettävät tehoa moottorista pää- ja hännän roottoreille, mikä vaatii poikkeuksellisen luotettavuuden ja tehotiheyden.
• Apuvoimayksiköt (apus): Pienet kaasuturbiinimoottorit lentokoneissa, jotka tarjoavat virtaa käynnistys- ja maatoimintaan, hyödyntävät myös nopeaa vaihdetta.

B. sähköntuotanto

Energiaalalla nämä vaihteet ovat välttämättömiä nopean kiertoenergian muuntamiseksi:

• Kaasuturbiinit: Nopeat vaihdelaatikot kytkevät kaasuturbiinit generaattoreihin ja astuen alas turbiinin korkean pyörimisnopeuden sähköverkon edellyttämään synkroniseen nopeuteen.
• Höyryturbiinit: Samoin kuin kaasuturbiinit, vaihdelaatikoita käytetään vastaamaan turbiinin nopeutta generaattoriin.

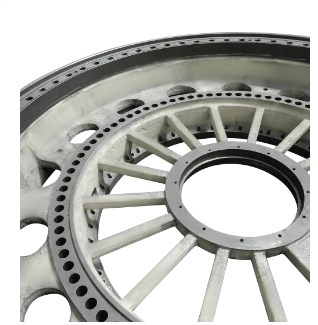

• Tuuliturbiinin vaihdelaatikkot: Vaikka pääroottori toimii pienemmillä nopeuksilla, joihinkin suurten tuuliturbiinien vaihdelaatikossa voi olla nopea vaihde.

C. Automotive

Suorituskykyiset ja nousevat autosovellukset luottavat yhä enemmän näihin vaihteisiin:

• Suorituskykyiset ajoneuvot: Kilpa -autoissa ja superautoissa erikoistuneet vaihdelaatikot on suunniteltu käsittelemään äärimmäisiä moottorin nopeuksia ja tehonlähtöjä.
• Sähköajoneuvo (EV) -joukkue: Koska sähkömoottorit toimivat usein erittäin korkealla kierrosluvulla optimaalisen tehokkuuden saavuttamiseksi, nopea vähennysvaihteet ovat ratkaisevan tärkeitä moottorin nopeuden sovittamiseksi pyörän nopeuteen.

D. Teollisuuskoneet

Lukuisat teollisuussovellukset hyötyvät nopean vaihteen tehokkuudesta ja tehon tiheydestä:

• Kompressorit: Käytetään eri toimialoilla (esim. Öljy ja kaasu, LVI) nopean keskipakokompressorien ohjaamiseksi.
• Pumput: Nopeat vaihteet voivat ajaa erikoistuneita pumppuja nesteen siirtämistä varten teollisuusprosesseissa.
• Työstötyökalut: Tarkkuuskonetyökalut sisältävät usein nopeaa karan vaihdelaatikoita nopeaa koneistustoimintaa varten.
• Testiavarat: Tutkimuksessa ja kehityksessä nopea vaihdelaatikot ovat testilaitteiden peruskomponentteja, jotka on suunniteltu simuloimaan eri koneita.

Vi. Tulevat trendit ja innovaatiot

Nopean voimansiirtovaihteiden kenttä kehittyy jatkuvasti, mikä johtuu entistä suuremmasta suorituskyvystä, tehokkuudesta ja luotettavuudesta.

A. Edistyneet materiaalit

Uusien materiaalien tutkimus lupaa työntää rajat edelleen:

• Keraamiset vaihteet: Tarjoaa poikkeuksellista kovuutta, kulumiskestävyyttä ja korkean lämpötilan kykyä, keraamisia vaihteita tutkitaan äärimmäisissä sovelluksissa, joissa perinteiset teräkset eivät ole riittäviä.
• Edistyneet komposiitit: Kevyet ja erittäin lujuuden komposiitit voisivat mullistaa vaihteiden suunnittelun, etenkin painoherkissä sovelluksissa.
• Lisäaineiden valmistus (3D -tulostus): Tämä tekniikka mahdollistaa monimutkaisten vaihdegeometrioiden luomisen, jotka ovat mahdottomia perinteisen koneistuksen avulla, mahdollisesti sallimalla optimoidut sisäiset rakenteet ja integroidut piirteet.

B. Älykkäät vaihteet/kuntovalvonta

Älykkyyden integrointi vaihdejärjestelmiin on merkittävä suuntaus:

• Integroidut anturit: Anturien upottaminen suoraan hammaspyöriin tai vaihdelaatikoihin parametrien, kuten lämpötilan, värähtelyn ja venymän seuraamiseksi reaaliajassa.
• Ennustava ylläpito ja AI-ohjattu diagnostiikka: Näiden antureiden tiedot yhdistettynä keinotekoiseen älykkyyteen ja koneoppimiseen voivat ennustaa mahdollisia vikoja ennen niiden esiintymistä, mikä mahdollistaa ennakoivan ylläpidon ja minimoida seisokkeja.

C. Melu- ja tärinän vähentämistekniikat

Jatkuvien pyrkimysten tavoitteena on tehdä nopeat vaihteet hiljaisemmiksi:

• Aktiivinen melunhallinta: Vaihteiden kohinan poistamiseksi käyttämällä anti-faasi-ääniaaltoja.
• Edistyneet vaimennusmateriaalit: Uusien materiaalien ja rakennemallien kehittäminen, jotka imevät tehokkaammin ja hajottavat värähtelyjä.

D. Hybridi- ja sähköinen voimansiirto

Siirtyminen kohti sähköistämistä vaikuttaa vaihteiden suunnitteluun:

• Sähkömoottorin ominaisuuksien optimointi: Vaihteet on suunniteltu erityisesti liittämään sähkömoottorien ainutlaatuiset nopeusketorin ominaisuudet, jotka vaativat usein suurempia syöttönopeuksia ja erilaisia vähennyssuhteita.
• Integraatio tehoelektroniikkaan: Tiivempi integraatio mekaanisten vaihdejärjestelmien ja elektronisten ohjausyksiköiden välillä optimoidun suorituskyvyn ja tehokkuuden saavuttamiseksi.

Vii. Johtopäätös

Nopea siirtovaihteet edustavat konetekniikan huippua, joka ilmentää tarkkuutta, materiaalitiedettä ja edistynyttä valmistusta. Ne ovat kriittisiä komponentteja, jotka mahdollistavat suuritehoisen tiheyden, tehokkuuden ja suorituskyvyn, joita nykyaikaiset koneet vaativat monilla eri aloilla. Dynaamisten kuormitusten lieventämisestä ja lämpöhaasteiden hallinnasta edistyneiden materiaalien valitsemiseen ja erittäin varovaisten valmistustekniikoiden käyttämiseen, kaikki niiden suunnittelun ja tuotannon näkökohdat ovat todistus huippuosaamisesta.

Kun teollisuus jatkaa nopeuden ja tehokkuuden rajojen työntämistä, nopean vaihteen rooli kasvaa vain. Materiaalien jatkuvien innovaatioiden, älykkäiden tekniikoiden integroinnin ja hybridi- ja sähkövoimien kehittyvän maiseman sopeutumisen integrointi, nopea siirtovaihteiden kenttä on valmis jatkuvaa evoluutiota, joka johtaa seuraavan sukupolven korkean suorituskyvyn koneiden. $ $ $ $ $
